网架结构:网架结构适用由诸多杆件按一定规律组成的高次超静空间结构。空间钢度大,整体性好,抗震能力强。由于具有自重轻、用钢省等特点,所以常驻用于中小跨度的房屋。同时也适用于各种平面形工的建筑,如:矩形、圆形、扇形及多边形。
(1)网架平面尺寸;(2)结构形式;(3)网格尺寸;(4)网架高度;(5)支承条件及圈梁宽度;(6)上下弦荷载;(7)排水方向及坡度;(8)其他特殊要求。网架设计完毕后,我公司即向甲方或设计单位提供网架支座反力及支座预埋钢板间距。

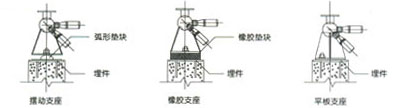

网架结构一般用周边支承(图 1 ),此种形式传力直接,受力均匀,为目前采用较多的一种形式,也可采用点支承(图 2 )及周边与点相结合的形式(图 3 )。由于建筑功能的需求,采用双边(图 4 )及三边支承(图 5 )也较为普遍。

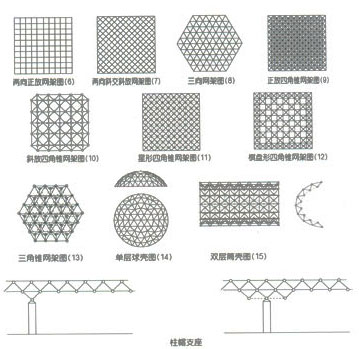

交叉架体系:有两向正放网架(图6),两向斜交斜放网架(图7)和三向网架(图8)
四角锥体系:有正放四角锥网架(图9),斜放四角锥网架(图10),星形四角锥网架(图11)和棋盘形四角锥网架(图12)
三角锥体系:有三角锥网架(图13)、抽空三角锥网架、蜂窝形三角网架等。
曲面网架体系:有球毂(图14)铜毂(图15)双曲抛物面结构。
螺栓球节点网架主要采用满堂脚手架高空散装,中小跨度刚度较好的正放四角锥,正交正放架结构的网架,可利用原有建筑物或塔设局部脚手架通过高空滑移进行安装。有些小型网架和具有吊装条件的工地,可在 采用地面组装,分片吊装,高空拼接。另外,还可采用活动平台移动法进行网架安装。
交叉架体系:有两向正放网架(图6),两向斜交斜放网架(图7)和三向网架(图8)
